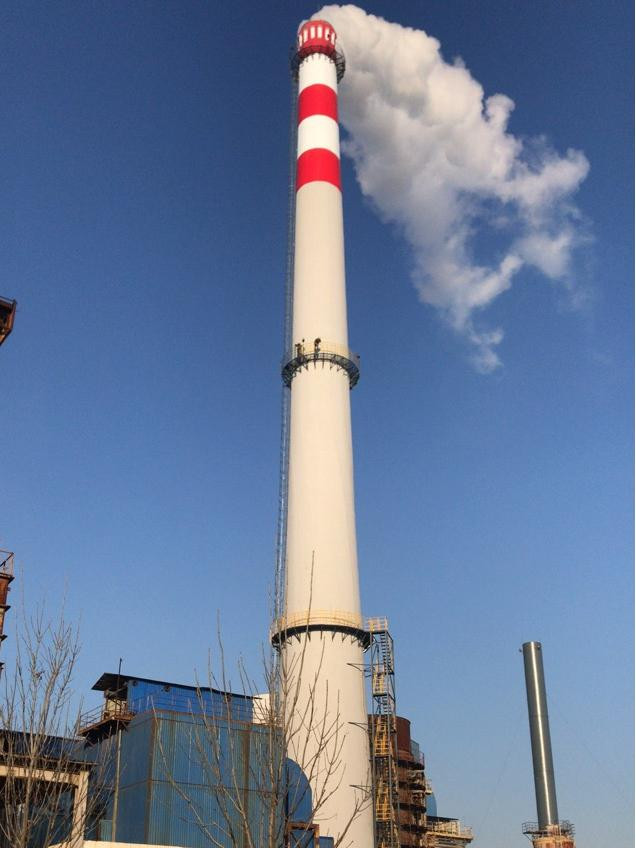

祝贺新建烟囱刷航标竣工内衬防腐层耐 200℃化工烟气无脱落

项目背景与建设必要性

环保合规：需符合《石油化学工业污染物排放标准》（GB 31571-2015），烟囱高度与出口流速需确保废气扩散至安全浓度，远离周边敏感区域。

防腐耐蚀：需抵御混合酸雾与有机蒸汽的长期侵蚀，耐受济南地区四季温差与多雨气候的影响，设计使用寿命≥30 年。

功能集成：需配套烟气在线监测系统、航标警示、避雷接地、内部防腐及检修平台，与生产装置 DCS 系统联动，实现实时监控与安全运维。

前期筹备：聚焦化工特性，定制专属方案

结构设计与材料选型：主体结构：采用钢筋混凝土变截面筒壳结构，底部直径 12 米，顶部直径 5 米，筒壁厚度从底部 700mm 渐变至顶部 300mm，配置双层双向钢筋，提高抗裂与抗渗性能。基础设计：采用直径 28 米的桩基承台，桩端进入稳定岩层，承载力≥60000kN，确保抵御地震与风力荷载；承台混凝土采用 C40P10 抗渗混凝土，掺加阻锈剂与矿物掺合料，提高抗化学侵蚀能力。防腐混凝土：筒壁混凝土选用硫铝酸盐水泥，掺加硅灰与聚羧酸减水剂，降低水胶比，提高密实度；混凝土抗渗等级≥P12，抗酸腐蚀系数≥0.85，能抵御 5% 浓度以下的酸雾侵蚀。

防腐体系与功能配置：内壁防腐：采用 “多层复合防护” 体系，适配化工混合废气：基层处理：混凝土表面喷砂除锈，涂刷渗透型封闭底漆，阻断混凝土与腐蚀介质接触；主防腐层：玻璃鳞片乙烯基酯胶泥，分 4 层施工，每层刮涂后铺贴玻璃纤维布，利用鳞片 “迷宫效应” 阻隔酸雾渗透；面层：改性乙烯基酯面漆，耐温≥200℃，抗老化性能优异，且表面光滑减少积灰附着。外壁防护：采用 “环氧 + 氟碳” 体系：环氧富锌底漆+ 环氧云铁中涂+ 氟碳面漆，耐候性≥15 年，保光率≥80%，抵御大气腐蚀与紫外线老化。功能系统：顶部安装钛合金排气帽、中光强航空障碍灯、3 米高不锈钢避雷针；50 米、90 米高度设置环形检修平台，配备防爆型 CEMS 设备；底部连接烟气入口与排水系统。

施工组织与安全预案：施工安排：主体施工周期 180 天，采用液压滑模工艺，确保混凝土浇筑连续性；防腐施工安排在主体完成后，分区域从上至下进行，避免交叉污染。安全防护：设置地面警戒区、高空作业安全网与防护栏，作业人员持 “高空作业证 + 化工安全操作证” 双证上岗，佩戴防毒面具、耐酸碱手套及双钩安全带；施工现场配备洗眼器、应急喷淋装置与中和剂，酸雾浓度超标时立即停工。

施工阶段：精细化作业，攻克化工防腐难点

基础与滑模施工：桩基与承台：采用旋挖钻机成孔，钢筋笼整体吊装，混凝土水下灌注；承台钢筋绑扎采用 “胎架定位法”，确保保护层厚度偏差≤5mm；大体积混凝土浇筑分 3 层进行，预埋冷却水管控制内外温差，覆盖保湿养护 28 天。滑模施工：组装滑模系统，调试液压千斤顶，模板内侧涂刷防粘剂；混凝土按 “分层浇筑、分层振捣” 原则施工，每次浇筑高度 300mm，采用插入式振捣器振捣密实，确保无蜂窝麻面；每提升 1 米用激光垂准仪校准中心偏差，每日滑升前检查模板垂直度，确保筒壁总垂直度偏差≤120mm。混凝土养护：滑模后 24 小时内喷涂养护剂，后续 14 天采用喷淋养护，确保 28 天抗压强度≥40MPa，抗渗等级≥P12。

防腐施工与功能系统安装：内壁防腐：基层处理：筒壁混凝土达到设计强度后，用高压水枪冲洗内壁，对表面缺陷用耐酸修补砂浆找平，阴阳角做成 R≥100mm 圆弧；涂层施工：分区域从上至下进行，先涂刷封闭底漆，固化后刮涂玻璃鳞片胶泥，铺贴玻璃纤维布，最后涂刷面漆；每道工序用测厚仪与电火花检测仪检测，确保无漏点。外壁防护：外壁混凝土表面打磨平整后，依次喷涂环氧富锌底漆、环氧云铁中涂与氟碳面漆，涂层总厚度≥280μm，焊接节点与边角处手工补涂，确保防腐完整性。系统安装：平台与爬梯：在 50 米、90 米高度安装钢结构平台与 Z 字型爬梯，焊接后进行防腐处理，平台护栏高度 1.2 米，设置防滑踏步；CEMS 设备：在 90 米平台安装烟气分析仪、温压流传感器，采样管线采用伴热保温，数据实时传输至企业 DCS 系统；航标与避雷：按规范粘贴红白航标带，安装航空障碍灯；避雷系统接地电阻≤4Ω。

系统调试与验收准备：进行气密性试验：关闭顶部排气帽，向烟囱内充入 0.5kPa 压缩空气，30 分钟压降≤5%，确保无泄漏；联动测试：开启 CEMS 设备与 DCS 系统，验证数据传输准确性；测试航空障碍灯与避雷系统运行状态，确保符合安全要求。

验收阶段：多维度核验，满足化工行业标准

结构验收：尺寸精度：筒壁垂直度偏差 100mm，直径偏差≤50mm，混凝土强度与抗渗等级达标；安全性能：通过第三方结构安全评估，抗风、抗震性能满足设计要求；桩基承载力与沉降观测合格。

防腐与功能验收：防腐性能：内壁涂层附着力测试≥5MPa，耐酸浸泡试验无异常；外壁涂层耐盐雾性能≥5000 小时；系统功能：CEMS 设备与 DCS 系统数据传输准确，航标灯、避雷系统运行正常，通过环保部门专项核验。

综合验收：由济南裕兴化工、监理单位、设计单位及第三方机构联合验收，确认项目符合《化工建设项目施工质量验收规范》及环保、安全要求，顺利通过并移交投产。

项目成果与价值

环保达标核心保障：120 米高度与优化的出口设计确保废气扩散符合国家标准，CEMS 系统实现污染物实时监控，为企业通过环保竣工验收提供关键支撑，每年减少环保合规风险成本约 1500 万元。

防腐性能行业领先：定制化防腐体系可有效抵御化工混合废气侵蚀，预计防腐寿命达 20 年以上，相比传统工艺延长 50%，减少后期大修成本。

生产安全全面提升：烟囱结构设计与安全系统满足化工行业防爆、防腐要求，为企业安全生产提供坚实保障，通过应急管理部门专项验收。

技术示范效应显著：项目研发的 “化工混合废气烟囱防腐体系”“高抗渗混凝土施工工艺” 等成果，获 3 项国家专利，为华东地区化工类烟囱建设提供了可复制的技术标准。
